각실별 결로 발생 원인 및 대책방안

공동주택 각실(침실, 드레스룸 등) 단열재 시공 부위에서 결로가 발생되는 경우가 있는데 이러한

현상이 발생되는 원인과 대책방안에 대하여 알아보도록 하자.



Condensation may occur in each apartment (bedroom, dress room, etc.) in the construction

area of insulation



Let's find out the causes of the phenomenon and countermeasures.



세대 입주민이 거주하고 있는 공간에 결로가 생기는 원인은 도면, 시공상태, 생활습관 등의

종합적인 판단이 필요함을 미리 알려드린다.



The causes of condensation in the space inhabited by household residents are drawings,

construction conditions, lifestyle, etc



I would like to inform you in advance that a comprehensive judgment is needed.



일반적으로는 실내 습도가 높고 표면 온도가 낮아져 노점온도에 결로가 발생한다.



n general, the indoor humidity is high and the surface temperature is lowered, resulting in

condensation at the dew point temperature.



사례 중심으로 도움이 될 만한 내용으로 안내해 드리는 점 참고하시길 바란다.



Please refer to the information that can be helpful based on the case.



주방 발코니 같은 비 단열 및 비 난방 구간과 세대 현관문 결로, 화장실 결로 및 창호 결로 등은

별도로 소개해 드릴 날이 있을 것이다.



Non-heating and non-existent room sections, such as kitchen balconies, household front door

condensation, toilet condensation, window condensation, etc



There will be a day to introduce you separately.





발생 현황(Status of occurrence)

1. 세대 현관 벽체 결로 발생(Household Entrance Wall Condensation Occurs)



겨울철 세대 현관 벽체 하부 등에 결로가 발생하는 경우가 있다.



In winter, condensation may occur in the lower part of the front door wall of households.



세대 현관 벽체 결로 현상 예시



2. 신발장 내부 결로 발생(Condensation inside shoe rack)

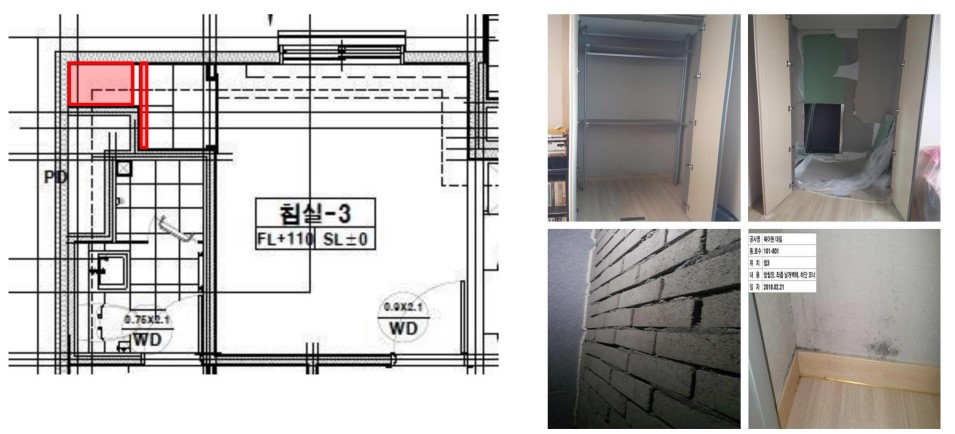

흔한 사례는 아니지만 신발장 내부에 결로가 발생하는 경우가 있다



It is not a common case, but there are cases where condensation occurs inside

the shoe rack



신발장 내부 결로 현상 예시



3. 도면상으로 세대 침실 1(안방을 지칭) 분합 벽체에 발생하는 사례가 많다.



In the drawing, there are many cases that occur in household bedroom 1

(referring to the master bedroom).





침실1 분합벽(날개벽) 결로 현상 예시-1



침실1 분합벽(날개벽) 결로 현상 예시-2



침실1 분합벽(날개벽) 결로 현상 예시-3



4. 드레스룸 결로 발생(Condensation in the dress room)



침실 1(안방) 결로와 더불어 클레임 발생이 많은 공간이 바로 드레스룸이다.



In addition to bedroom 1 (main room) condensation, the dress room is a place where

there are many claims.



드레스룸 내 결로 발생 예시-1



드레스룸 내 결로 발생 예시-2



드레스룸 결로 발생 부위 표시-1



드레스룸 결로 발생 부위 표시-2



5. 각실 우각부(코너 부위) 벽체 결로 발생



Condensation of the wall in each room right angle (corner area)



세대 각실에서 흔히 볼 수 있는 벽체 결로 현상으로 코너 부위에 결로가 발생하는 경우이다



It is a wall condensation phenomenon that is common in each room of the generation,

and condensation occurs in the corner area



침실 각 모서리(우각부) 결로 현상 예시



6. 세대 각실 커튼 박스 결로 발생(Condensation of curtain box in each household)



누수 현상으로 발생한 오염 인지 아니면 결로 현상에 의한 오염인지는 면밀하게 관찰해야

하지만 커튼 박스에 결로가 발생하는 경우가 있다.



It is important to observe closely whether the contamination is caused by water leakage

or condensation



However, condensation may occur in the curtain box.







커텐박스 주위 결로 현상 예시







7. 거실&실외기실 에어컨 슬리브 주위 결로

(Condensation around the air conditioner sleeve in the living room and outdoor room)



안방, 드레스룸과 더불어 거실 에어컨 슬리브 벽체 주위 결로 또한 흔하게 발생하는 경우가

있다.



In addition to the main room and the dress room, condensation occurs around the walls of

the air conditioning sleeve in the living room



실외기실 에어컨 박스 주위 열화상 테스트



물론, 에어컨 박스 외에도 전기 박스 매입 부위에도 결로가 발생되는 경우가 있다.



Of course, in addition to the air conditioning box, condensation may occur in the purchase

portion of the electric box.



전기 박스 매입 부위에 결로가 발생 시에는 전기 박스 내 타공 부위 확인 후 폼으로 충진 하는

방법을 쓴다.



If condensation occurs in the area where the box is purchased, check the perforated area in

the box and fill it with foam

Use a method.



8. 각실 창호 주위(단열재 시공 부위) 결로

Condensation around the windows of each room (insulation material construction site)



커튼 박스 결로와 마찬가지로 누수에 의한 마감재 오염 현상인지 결로에 의한 마감재 오염

현상인지는 면밀하게 검토해야 하는데 창호 주위에도 결로가 발생하는 경우가 있다.



Like the condensation of the curtain box, the contamination of the finishing material by

condensation is caused by water leakage



Whether it is a phenomenon should be carefully examined, but condensation may occur

around the window.



각실 창호 주위 결로 발생 예시



9. 붙박이장 내부 결로 현상(Condensation inside the built-in field)



우리가 흔히 사용하는 붙박이장 내부에 결로가 발생하는 경우가 있다.



There are cases where condensation occurs inside the built-in closet that we commonly use.



붙박이장 내부는 공기 순환이 잘되지 않는 단점이 있기 때문에 입주자의 생활상 관리 부족 및 표면에

발생하는 결로인 경우가 많이 있으니, 면밀한 검토가 필요하다.



Because of the disadvantage of poor air circulation in the built-in closet, the resident's lack

of management in daily life and the surface



There are many cases of condensation that occur, so a close review is required.



붙박이장 내부 결로 현상 예시_배면이 조적벽체인 경우



10. 세대 간벽 및 발코니와 접한 세대 간벽 결로

Condensation of intergenerational barriers and intergenerational barriers facing balconies



설계 및 시공상 이웃 세대와 접한 발코니에 간 벽을 설치하는 경우가 있는데 이러한 간 벽에서도

결로가 발생하는 경우가 있다.



For design and construction purposes, there are cases where barriers are installed on

balconies adjacent to neighboring households



Condensation may occur.





발코니 세대 간벽 결로 현상 예시



세대 간벽 결로 현상 예시



11. 측벽 세대 천장 결로(Sidewall Household Ceiling Condensation)



공동주택(APT)인 경우 측벽세대 천장에 결로가 발생하는 경우가 있다.



In the case of apartment houses (APT), condensation may occur on the ceiling of sidewall

households.



측벽 세대 침실 천장 결로 현상 예시



12. 발코니 천장 결로(Balcony Ceiling Condensation)



발코니 천장에도 누수가 원인이 아닌 결로가 발생하여 마감재가 오염되는 경우가 있다



The ceiling of the balcony may also be contaminated with the finishing material due to

condensation rather than water leakage



발코니 천장 결로 현상 예시



13. 최상층 세대 욕실(내단열 적용) 천장 결로

Top floor bathroom (insulated) ceiling condensation

최상층 세대 욕실 천장 내부 결로 현상 예시







발생 원인(Cause of occurrence)



1. 세대 현관 벽체 결로 발생



세대 현관 벽체 결로가 발생하는 원인은 현관에 설치된 중문이 있는 경우 공기의 순환이 잘되지

않는 상태에서 외기와 면한 현관의 경우 단열재 연결부위의 시공이 미흡한 경우에 발생된다.



The reason why condensation occurs on the wall of the household entrance is that air

circulation is good if there is a middle door installed on the entrance



In the case of a porch facing outside air without it, it occurs when the construction of

the insulation connection part is insufficient.



자세한 보강 방법은 발생 현황 사진을 참조하여 주시기 바란다.



Please refer to the picture of the occurrence status for the detailed reinforcement method.



2. 신발장 내부 결로 발생



문제가 발생할 수 있는 경우는 신발장이 ST(스모크 타워)나 PD와 면한 벽체일 경우이다.



The problem may occur when the shoe rack is a wall facing the ST (Smoke Tower) or PD.



충분히 축열 되지 않은 ST벽체의 냉기가 신발장 측으로 유입되는데 ST벽체에 단열재를 부착할

수가 없기 때문에 신발장 철거 및 건조 후 바닥에 단열재 부착 보강이 필요하다.



The cold air of the ST wall, which is not sufficiently heated, flows into the shoe closet, and

the insulation material is attached to the ST wall



콘크리트 타설 전 신발장 상하부 슬라브에 단열재 시공을 검토하는 것을 추천드린다.



It is recommended to review the construction of insulation materials on the upper and lower

slabs of the shoe rack before placing concrete.



3. 침실 1(안방을 지칭) 분합 벽체에 발생



자세한 원인은 도면과 현장에서 철거 후 검토하는 것이 좋은데 층간 완충재 + 벽 단열재 + 날개벽

조적이 접합하는 부분과 방수 턱 부위가 부분 충진 불량으로 국부적 단열 결손이 발생이 원인이다.



It is recommended to review the detailed causes after removing them from the drawing and site



This is due to local insulation defects due to partial filling failure at the part where the

masonry joins and the waterproof jaw.



침실 1(안방) 분합 벽체에 발생하는 원인에 대한 자세한 설명은 발생 현황을 참조하시면 좋을 듯

하다.



For a detailed description of the causes of the bedroom 1 (main room) compound wall,

please refer to the status of the occurrence







침실1 분합벽체 평면도



철거 후 틈새 부위에 폼 충진도 좋지만 현장에서는 단열 초배지를 부착하거나 e보드를 부착하는

방법을 많이 쓰고 있다.



It's good to fill in the gaps after removal, but on the spot, you can attach insulation super

badges or e-boards



Using a lot of methods.



단열 초배지를 부착할 경우는 반드시 은박이 뒷면, 부직포가 앞면으로 부착하여야 한다.



When attaching an insulating super medium, silver foil must be attached to the back and

nonwoven fabric to the front.



단열 초배지 시공 방법 예시



e보드 시공시 유의 사항



도배 마감선을 고려하여 면밀히 검토하여야 하지만 e보드를 부착하는 것을 추천드린다.



It should be carefully reviewed considering the finish line of the wallpaper, but I

recommend attaching an e-board.







단열 도배지 시공 및 e보드 시공 관련 비교





4. 드레스룸 결로 발생



결로 현상 중 드레스룸에서 발생하는 결로가 입주민 입장에서는 가장 괴로운 현상이다.



Among the condensation phenomena, condensation occurring in the dress room is the most

painful phenomenon for residents.



드레스룸에 결로가 생기는 원인 또한 벽체 단열재 부착 불량을 의심해 볼 수 있다.



The cause of condensation in the dress room can also be suspected of poor wall insulation



간단한 방법으로는 품 충진을 하는 방법이 있으나, 현장에서 해체 후 점검하여 단열재를 재시공

하기도 한다.



A simple method is to fill the parts, but after dismantling at the site, the insulation

is sometimes re-constructed





또한, 난방 순환방식의 변경도 고려해 볼 만 한데, 시공 전에 검토를 하면 더욱 좋을 것이다.



In addition, it is worth considering changing the heating circulation method, but it would be

better to review it before construction.

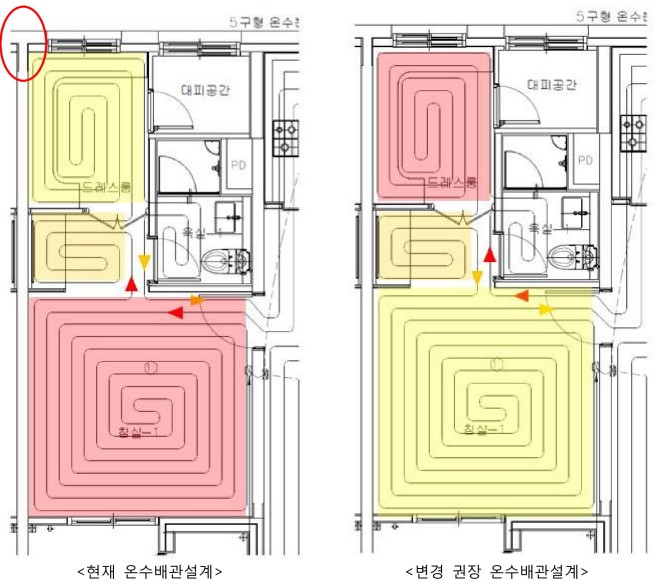

침실1 → 드레스룸으로 난방 순환에서 변경 검토 필요



난방 순환 시 드레스룸 온도가 상대적으로 낮고, 실외기실의 루버 개방 시 바닥 및 벽체를 통하여

열교 현상이 발생하기 쉬우므로 동절기에는 최대한 닫은 상태를 유지한다.



The temperature of the dress room is relatively low during heating circulation, and through

the floor and walls when the louver of the outdoor unit room is opened



Since the thermal bridge phenomenon is likely to occur, it is maintained as closed as

possible in winter.



욕실 사용 후 욕실 문을 개방한 상태에서 잔습을 꼭 배출하는 생활 습관도 중요하다.



It is also important to have a lifestyle that discharges residual moisture while the bathroom

door is open after using the bathroom.



5. 각실 우각부(코너 부위) 벽체 결로 발생



각실 우각부(코너 부위) 벽체에 결로가 발생하는 원인은 단열재 교차시공 미준수 및 틈새 부위

폼 충진이 미흡한 경우 발생한다.



The reason why condensation occurs on the wall of each room right angle (corner part) is

that the insulation material has not been cross-constructed and the gap is not observed



It occurs when foam filling is insufficient.



틈새 부위가 미미한 경우에는 우레탄 폼으로 충진 하고, 필요시에는 단열재 교차 재시공토록

한다.



If the gap is small, fill it with urethane foam, and if necessary, cross-repair the insulation



침실 우각부 단열 보강 방안 예시



6. 세대 각실 커튼 박스 결로 발생



세대 각실 커텐박스 결로가 발생하는 원인은 붙박이장 설치로 인한 공기 유동이 저하됨으로

표면 온도 하강, 과습 발생 시 결로가 발생된다.



Condensation of the curtain box in each household is caused by a decrease in air flow

due to the installation of the built-in closet



Condensation occurs when the surface temperature drops and excessive moisture occurs.



붙박이장이나 가구 설치 시 벽체와 충분한 거리 확보(4cm 이상)가 필요하고, 결로 발생 시에는 폼

충진으로 표면 온도를 개선한다.



When installing a built-in cabinet or furniture, it is necessary to secure a sufficient distance

from the wall (4cm or more), and when condensation occurs, a foam is required



Improve surface temperature by filling



7. 거실&실외기실 에어컨 슬리브 주위 결로



거실&실외기실 에어컨 슬리브 주위 결로가 발생하는 원인은 슬리브 주위로 외기가 유입되는 경우

발생하게 된다.



The cause of condensation around the air conditioner sleeve in the living room and outdoor

room is when outside air flows around the sleeve



It happens.



에어컨 박스 하단 우레탄 폼 충진으로 방지할 수 있는데, 필요에 따라서는 도면 검토 후 발코니

쪽에 e보드를 부착해야 하는 경우도 있다.



It can be prevented by filling the bottom of the air conditioning box with urethane foam, and

if necessary, balcony after reviewing the drawing



In some cases, e-boards may need to be attached to the side



거실&실외기실 결로 관련 보강방안 예시



8. 각실 창호 주위(단열재 시공 부위) 결로



각실 창호 주위(단열재 시공 부위) 결로가 발생하는 원인은 누수 현상과 구분을 잘해야 한다.



The cause of condensation around each room window (insulation material construction site)

should be distinguished from the leakage phenomenon.



커튼 박스 + 천장 철거(천장 결로 방지 단열재 확인 가능 길이까지) 후 결로방지 단열재 상태 확인

하여 파손 및 보강 필요시 구조체로부터 450mm 추가 시공(압출법 보온판 10T 이상)토록 한다.



Curtain box + Ceiling removal (up to ceiling anti-condensation insulation length) Check

the condition of anti-condensation insulation afterwards



Therefore, if damage or reinforcement is necessary, additional 450mm construction from

the structure (extrusion method heat insulating plate 10T or more) shall be performed.



벽체 단열재 재시공 후 15~20mm 이상 간격 띄우고 폼을 충진토록 한다.



After re-construction of the wall insulation, leave at least 15-20mm apart and fill the foam.



창호 주위 단열재 시공부위에 대한 결로 발생원인 검토



9. 붙박이장 내부 결로 현상



붙박이장 내부 결로가 발생하는 원인은 표면 결로가 아닌 경우 배면이 사공 간 이거나 조적 벽체로

되어 있는 경우 발생한다.



The reason why condensation occurs inside the built-in field is that if it is not surface

condensation, the back surface is dead space or the wall of the masonry



It happens if it is.



Dead space 내 진입이 가능한 경우, 공간 바닥에 방습판 15T를 부착한다.



If it is possible to enter the dead space, attach the desiccant 15T to the bottom of the space.



붙박이장 내부 조적 벽체에 방습판 15T 시공 및 붙박이장 내부 벽면에 단열 초배지 4T 이상 보강

시공도 고려해 볼 만하다.



Construction of a moisture-proof plate 15T on a built-in masonry wall, and reinforcement of

insulation super medium above 4T on the built-in wall surface



Construction is also worth considering





10. 세대 간격 및 발코니와 접한 세대 간벽 결로



세대 간벽 및 발코니와 접한 세대 간 벽에 결로가 발생하는 원인은 도면과 현장에서 철거 후 면밀한

검토가 필요하다.



The cause of condensation on the intergenerational wall and the intergenerational wall in

contact with the balcony is detailed after demolition from the drawing and site



A review is needed





세대 간벽 및 발코니와 접한 세대 간벽 결로 발생구간 표시



발코니와 접한 세대 간벽 결로 원인 파악



세대간벽 발생 원인과 조치 방안



11. 측벽 세대 천장 결로



측벽 세대 천장에 결로가 발생하는 원인은 준공 이후 구조체 자습이 있는 상태에서 천장 반자

내부에 습도가 높아져서 단열재 표면에 결로수가 맺히는 원인이다.



The cause of condensation on the ceiling of the side wall household is the ceiling

semi-segment with the structure remaining wet after completion



This is because the humidity inside increases, causing condensation water to form on the

surface of the insulating material.





측벽 세대 천장 결로 발생 원인 검토



측벽 세대 천장 결로 발생 보강 방안



12. 발코니 천장 결로



발코니 천장에 결로가 발생하는 원인은 천장 내부 단열재 시공 부위 및 이음 부위 품질이 미흡한

경우가 원인인 경우가 많다.



The cause of condensation on the balcony ceiling is the poor quality of insulation and

joints inside the ceiling



The case is often the cause



물론, 난방 공간이 아니므로 하자로 판단하지는 않으나 단열재 이음부 우레탄 폼 충진 및 필요시

단열재 부착이 필요하다.



Of course, since it is not a heating space, it is not considered a defect, but fill the insulation

joint with urethane foam and if necessary



Insulation is required



13. 최상층 세대 욕실(내단열 적용) 천장 결로



최상층 세대 욕실(내단열 적용) 천장에 결로가 발생하는 원인은 아래의 그림을 참조하시길

바란다.



Please refer to the figure below for the cause of condensation on the ceiling of the top

floor bathroom (insulated)



최상층 세대(내단열 적용)의 결로 발생 원인 검토



클레임 발생 현황(Status of claims)

1. 세대 내 결로가 발생되는 경우 시공상의 하자 여부 판단(단열재 시공 부위의 결로 하자만 인정)에

대한 시공사 직원과 입주민 사이에 합의가 이루어 지기 어렵다



When condensation occurs within a household, it is necessary to determine whether there is

a defect in construction

(only condensation defects in the construction area of insulation materials are recognized)



It is difficult to reach an agreement between Korean construction workers and residents



2. 세대 내 결로로 인한 물품 피해 및 신체상의 가려움 현상 등에 대한 보상을 요구하는 경우가

많다.



In the case of requesting compensation for damage to goods and bodily itching caused by

condensation within a household



That's a lot



3. 입주민의 생활상 환경에 의해 발생하는 표면 결로에 대하여 시공상의 하자로 주장하는 경우가

상당히 많다



Cases where the surface condensation caused by the resident's living environment is claimed

as a defect in construction

Be quite a lot





대책 방안(A countermeasure)

1. 각실 별 단열재 시공 부위에 대한 하자 발생 시 대책 방안은 하자 원인을 참조하면 될 듯하다.



For countermeasures against defects in insulation construction areas for each room, refer to

the cause of defects



2. 결로 하자는 입주민의 생활상 불편을 많이 초래하므로 설계 및 시공 시 충분한 검토가 필요

하다.



Condensation defects cause inconvenience to residents in their daily lives, so sufficient

review is required for design and construction



3. 특히 이미 발생한 결로 하자의 경우 도면과 샘플로 철거를 한 후 보강 방안을 검토한다.



In particular, in the case of condensation defects that have already occurred, demolish

them with drawings and samples and review reinforcement measures.



4. 입주민은 평소에 공기 순환이 잘되도록 환기시스템 작동 및 창문을 수시로 열어서 환기가

잘되도록 관리가 필요하다



Residents operate the ventilation system and open windows frequently to ensure

good air circulation

We need management to do well
