공동주택 레인지후드 배기불량 원인 및 대책방안

공동주택 평형별 레인지후드 설치 및 사용 이후 배기불량에 대한 민원이 발생하는 경우가 많다



Complaints about exhaust defects often occur after installation and use of range hoods by

apartment building equilibrium



설치 이후 개선 및 보수가 상당히 어렵다는 문제점이 있어서 시공 전. 후 설계 및 시공 시 문제점을

면밀히 검토하여야 한다



There is a problem that it is very difficult to improve and repair after installation, so problems

before and after design and construction

It must be carefully examined





발생 현황(Status of occurrence)



평형 및 Type과 관계없이 주방 렌지후드 배기능력 불량에 대한 클레임이 많이 발생하였다



Regardless of equilibrium and type, many claims have been made for poor functionality

of the kitchen range hood



레인지후드 배기불량을 측정하는 풍량측정(CMH)에 대한 권고 기준은 있으나, 법적 기준은 없는

실정이다



There are recommended standards for air volume measurement (CMH) to measure exhaust

defects in the range hood, but there are no legal standards



따라서, 흡입량이 부족한 민원 세대를 저층부. 중층부. 고층부로 나누어서 샘플 세대를 정해서

흡입량을 측정하고, 원인과 대책방안을 검토해보기로 하였다



Therefore, the resident of civil complaints that lack suction volume is divided into low,

middle, and high levels, and the sample household is determined

We decided to measure the amount of inhalation and review the cause and countermeasures

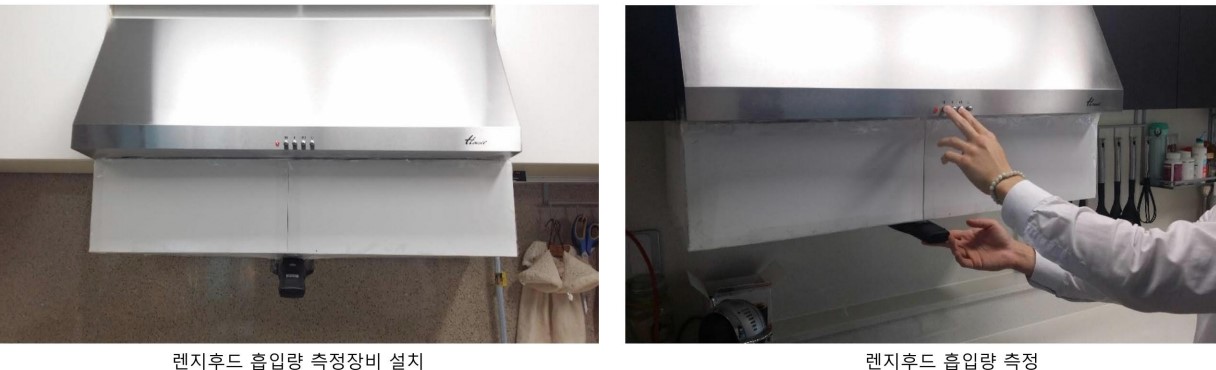

렌지후드 흡입량 측정장비 설치



렌지후드 모델, 성능곡선도 및 평형별 배기덕트 설치 위치



발생 원인(Cause of occurrence)



이러한 렌지후드 배기불량의 원인은 다음과 같이 생각해 볼 수 있다



The cause of this exhaust failure of the range hood can be considered as follows



첫째, 설계상 가스레인지와 레인지후드 배기구(그릴)가 직각으로 설치되어 있지 않은 경우이다



First, the gas stove and the stove hood exhaust port (grill) are not installed at right

angles due to design



보통은 설계상 문제가 없다고 하는데 실질적으로 가스레인지와 레인지후드 배기구(그릴)가

직각이 되지 않을 경우, 다른 조건이 만족해도 배기가 원활하지 않을 수 있다



It is usually said that there is no design problem, but the gas stove and the stove hood

exhaust (grill) are practically

If it is not perpendicular, exhaust may not be smooth even if other conditions are satisfied





둘째, 렌지후드 모터 성능불량 및 레인지후드 내부의 펜(fan)의 여. 닫힘 불량이 원인일 수 있다



Second, the performance of the range hood motor is poor and the pen inside the range hood

is free



Could be due to poor closin



셋째, 배기 덕트 및 외부 벽체의 환기 후드캡 종류에 따른 기류 저항증가가 원인일 수 있다



Third, an increase in airflow resistance according to the type of ventilation hood cap of the

exhaust duct and the outer wall may be the cause



넷째, 기타 누설부위 발생으로 인한 기능 저하이다



Fourth, it is a deterioration in function due to the occurrence of other leakage parts



클레임 발생 현황(Status of claims)



주방에서 고기 등을 조리한 후 냄새나 연기가 원활하게 빠지지 않아서 간혹 클레임을 제기하는

경우가 있고, 의외로 렌지후드 작동 시 소음발생으로 인한 민원을 제기하기도 한다



After cooking meat in the kitchen, the smell or smoke does not come out smoothly, so

you sometimes file a claim

There are cases, and unexpectedly, complaints are filed due to noise when

operating the range hood



각 시공사별 설치 풍량기준을 가지고 있을 수 있으나, 실질적으로 설치 전. 후 제품 사양에

대하여 협력사에 의존하는 경우가 많다



Each construction company may have an installation air volume standard, but in practice,

the product specifications before and after installation

There are many cases of relying on suppliers for



또한, 특정 협력사(H사)의 오시공이라고 책임을 전가하기도 어려운 실정 이다



In addition, it is difficult to shift the responsibility to a specific partner company (H company)



대책 및 개선방안(Countermeasures and improvement measures)



이러한 배기 불량을 개선하기 위해서는 아래와 같은 대책 및 개선 방안을 고려해 볼 수 있다



The following measures and improvement measures may be considered to improve

the exhaust failure



첫째, 가스레인지와 레인지후드가 최대한 직각 방향으로 설치되도록 설계 및 시공 시 면밀한

검토를 하여야 한다



First, the gas range and the stove hood are designed and constructed in a direction as

perpendicular as possible

Be subject to review



보통의 경우, 1단에서 3단까지 단계별로 흡입량이 증가하도록 제품 사양이 되어 있지만 직각

방향으로 설치되어 있지 않으면 충분한 사양의 제품을 사용하더라도 흡입이 잘 안 된다



Normally, the product is specified to increase the suction volume step by step from

1st to 3rd, but at a right angle

If it is not installed in the direction, it is difficult to inhale even if a product of sufficient

specifications is used





둘째, 배기 덕트 설치 시 보통 아파트의 경우 약 3M 내. 외의 길이로 설치되는 경우가 대부분으로

설비팀의 사전 검토를 꼭 거쳐야 된다



Second, when installing exhaust ducts, most apartments are installed about 3M long

You must go through the facility team's preliminary review



셋째, 모터 사양을 확인하여 업그레이드를 한다



Third, check the motor specification and upgrade



다만, 모터 사양을 업그레이드할 경우, 소음 문제가 발생될 수 있으니 충분한 검토가 필요하다



However, if the motor specification is upgraded, a noise problem may occur, so sufficient

review is required



넷째, 레인지후드 작동 및 평상 시 렌지 후드 내부 BDD(FAN) 부분의 개. 폐 상태를 확인하고, 외부 환기

캡의 사양 및 방향도 함께 고려한 기술검토를 거친 후에 현장별 여건에 맞게 개선토록 한다



Fourth, check the operation of the stove hood and the opening and closing condition of

the BDD (FAN) inside the stove hood in normal times, and ventilate the outside

After reviewing the specifications and directions of the cap, improve them according to the

conditions of each site
