공동주택 출입구 로비 천장 AL타일 탈락 하자 원인 및 대책방안

요즘 준공하고 있는 APT 등에서는 보기 힘든 현상이지만 10년 전 준공현장의 공동주택 각 동 로비

천장 AL타일, 흔히 우리가 스팬드럴이라고 알고 있는 천장재가 탈락 혹은 손상되는 경우를 보게 된다



It is difficult to see in APT, etc., which is being completed these days, but the lobby of each

apartment building at the site of completion 10 years ago

Ceiling AL tiles, often known as spandrels, are dropped or damaged



오늘은 이러한 천장 AL타일이 탈락하는 원인과 대책방안에 대하여 알아보도록 하자



Today, let's look at the causes and countermeasures for the fall of these ceiling AL tiles





발생 현황(Status of occurrence)



아파트 동 출입구 로비 천정재(AL Tile) 탈락이 발생한 시점에 강풍이 분 점을 볼 때 상부 두 겁과

캐노피 마감 사이 틈새로 바람이 유입된 것으로 추정하여 조사를 실시하였다



Considering the strong wind at the time of the elimination of the AL Tile in the lobby of the

apartment building, the upper fear and An investigation was conducted by estimating that



the wind flowed into the gap between the canopy finishes



동 출입구 로비 총 54개소 중 8개소가 탈락이 발생되었다



Out of a total of 54 lobby areas, eight were eliminated

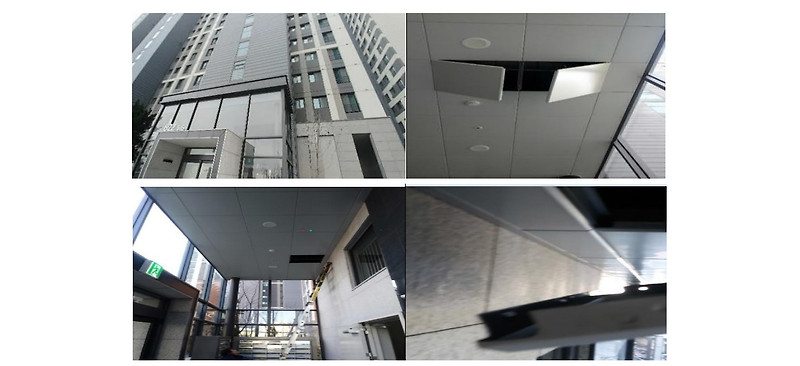

출입구 로비 AL Tile 탈락 현황



천정 내부 확인 결과, 시스템 자체의 손상은 없었으며,  ST'L Clip에 맞물려 있던 AL Tile만 일부

탈락하였음을 확인하였다



As a result of the internal check of the ceiling, there was no damage to the system itself, and

only a part of the AL Tile that was engaged in the ST'L Clip

AL 타일판 시공상세도



발생 원인(Cause of occurrence)



이러한 현상이 발생하는 원인은 크게 두 가지로 생각해 볼 수 있다



There are two main causes for this phenomenon



1. 강풍 등 외부적인 환경에 의해 발생되는 경우이다



It is caused by external environments such as strong winds



이런 경우에는 내부 행거, Channel 및 접합부 등이 심하게 손상되며 AL Tile이 탈락하게 된다



In this case, the internal hanger, channel, and junction are severely damaged, and

the AL Tile is dropped



그러나, 탈락한 AL Tile이나 내부 시스템의 손상이 전혀 없는 점을 볼 때 외부적인 환경이 직접

적인 원인은 아닌 듯하다



However, given that there is no damage to the failed ALTile or internal system, the external

environment is not directly cause



탈락 원인 확인을 위한 변형여부 및 시스템 내부 확인



2. AL Tile 고정방식이 Clip-in Type  방식으로만 적용된 경우이다



This is the case where the AL-Tile fixation method is applied only to the Clip-in-Type method



Tile 단면을 돌출식으로 가공하여 Cilp에 끼워 넣는 방식은 수동으로 쉽게 제거가 되는 등 외력에

매우 취약하고, 시공 오차 등으로 이격 발생 및 사용 중 헐거워질 가능성이 큰 방식이다



The method of processing and inserting the tile cross section into the Cilp is to remove it

easily by manual external force

It is very vulnerable, and there is a high possibility of separation due to construction error, etc.

and loosening during use



당 현장의 경우 시공 지침과 맞지 않는 접합 방식이라는 직접적 요인과 국부적 돌풍, 시공오차

등의 간접적 요인에 의해 탈락한 것으로 추정된다



In the case of the site, the direct factors of the bonding method that do not conform to the

construction guidelines, local gusts, and construction errors

It is presumed that it was eliminated due to indirect factors such as





클레임 발생 현황(Status of claims)



대형 APT 단지의 경우, 자체 보험을 들어놓는 경우가 대부분이기는 하나 강풍이나 태풍으로

발생 시 시공사와 입주민 측 간의 책임소재 때문에 상당한 클레임이 발생하는 경우가 있었다



In the case of large APT complexes, most of them have their own insurance, but due to

strong winds or typhoons

In the event of occurrence, there were cases where a considerable claim was made due to the

responsibility between the construction company and the residents



입주민의 안전을 고려하면 역대급 태풍이 불지 않는 이상 시공 전. 후 설계에서부터 면밀한 검토가

필요하다



Considering the safety of residents, before construction unless there is an all-time typhoon



A close review from the post-design be in need



대책 및 개선 방안(Countermeasures and improvement measures)



이러한 AL Tile 천정재 탈락 방지를 위해서는 AL Tile 접합부 Clip-In Type 단독 적용을 지양

하고, 600X600 Tile 1개소당 ￠4 피스 4EA를 보강하도록 하는 것을 권고드린다



To prevent the AL Tile ceiling material from falling off, do not apply the AL Tile joint

Clip-In type alone

Then, it is recommended to reinforce ￠ 4 pieces 4EA per 600X600 tile



단부 시공 시 별도 고정을 실시하고, 점검구를 추가하는 것이 좋다



It is recommended to fix it separately when constructing the end part and to add

an inspection port



AL Tile 탈락 방지 관련 상세도



위의 보강 및 개선방안을 적용하기 전에 달대 볼트의 경우 시공 길이(L) 1M 이상 시 횡보강을

실시하여야 한다



Before applying the above reinforcement and improvement plan, in the case of a pedestal bolt,

cross reinforcement should be made when the construction length (L) is more than 1m

Must be implemented





또한, AL-스팬드럴 방식의 경우는 1면 피스 고정 + 다른 면 끼워넣기 방식으로 W=200mm 이상일

경우는 양면 피스 고정을 방식을 적용하는 것이 좋다



In addition, in the case of the AL-spandrel method, W = 200mm or more by fixing the piece

on the front side + inserting the other side

In this case, it is recommended to apply the double-sided piece fixing method



플랭크 타입 적용 시에는 현장별 별도로 기술검토를 실시한 후 적용하도록 한다



When applying the plank type, it shall be applied after a separate technical review for

each site
