냉장용 냉동기의 오일 불균형 발생에 의한 shut down 발생원인 및 대책방안

냉동기 유분리기 필터 고정용인 샤프트가 가끔씩 파손되는 경우가 있는데 점검 중에 발견되는

경우는 다행으로, 정확한 원인을 파악하는 것이 과제인데 우선적으로 샤프트를 교체한 후 모니

터링을 해보기로 하고 원인 및 대책방안을 알아보도록 하자.



The shaft for fixing the refrigerator oil separator filter is sometimes damaged, and it is found

during inspecton



Fortunately, the task is to find out the exact cause, but first, replace the shaft, and then...



Let's decide to do the monituring and find out the cause and countermeasures.





발생 현황(Status of occurrence)

1. 냉장용 냉동 2호기 유분리기 오일필터 교체 작업 중 발견된 사항으로 냉장용 냉동기의 오일

불균형 발생(한쪽 솔림현상 or 오일 감소 현상)으로 Shut Down 현상 발생



Oil imbalance in refrigerator refrigerator was discovered during the replacement of oil filter

of refrigerator unit 2



Shutdown occurs due to occurrence (one side soldering phenomenon or oil reduction

phenomenon)



2. 냉장용 1호기 유분리기 필터 교체 중에도 동일한 현상 발생



The same phenomenon occurs during the replacement of the oil separator filter of Unit 1 for

refrigeration

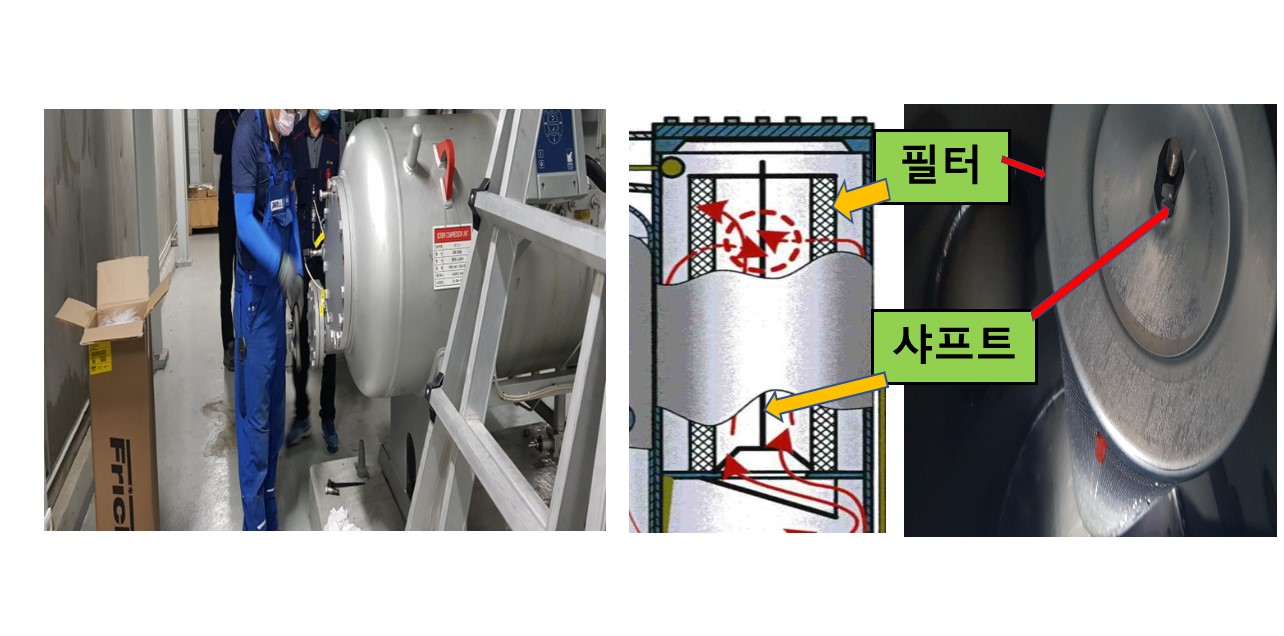

오일필터와 샤프트 점검



샤프트 파손 이탈 확인



정상적인 샤프트와 끝면이 절단된 샤프트 비교



발생 원인(Cause of occurrence)

유분리기 필터 고정용 샤프트 파손, 필터 고정 미흡으로 오일, 냉매 분리 불량 현상 발생으로 추정됨



Damage to the shaft for fixing the filter of the oil separator and poor filter fixation are

estimated to have caused the separation of oil and refrigerant



제조사 Sabrore(덴마크)측에 문의하였으나, 정확한 원인에 대한 답변은 듣기 어려움

I asked the manufacture Sabore (Denmark), but it is difficult to hear the exact cause



클레임 발생 현황(Status of claims)

1. 유분리기 필터 고정용 샤프트 파손에 의한 오일량 감소 발생으로 유지. 관리 불가능 호소



Maintain oil volume reduction due to breakage of shaft for fixing oil separator filter.

An unmanageable appeal



2. 1,2호기 병렬 운전 중 1대로 쏠림 현상 발생으로 도피관 신설 및 신속한 하자보수 및 원인 해명

요구



Due to the phenomnon of leaning to one during parallel operation of Units 1 and 2, a new

escape pipe is established, a prompt repair of defects, and an explanation of the cause are

requested



3. 냉동기 8대 전수 조사 및 부품교체 요청 클레임 발생



Investigation of all eight refrigerators and claims for replacement of parts





대책 및 개선 방안(Measures and improvement measures)

1. 발생된 냉동 1,2호기 샤프트 파손 부위 및 휠터 교체



Replacement of shaft damaged area and wheeler of refrigerated units 1 and 2



샤프트 교체 작업

신품 샤프트로 교체 작업완료



2. 기타 냉동기 6대도 전수조사 후 모니터링 진행



Six other refrigerators are monitored after a complete investigation
