복도 및 로비 바닥 타일 들뜸,솟음 발생원인과 대책방안

동절기 아파트 복도 및 건물 로비 바닥 타일 들뜸 및 소음 하자가 종종 발생되는 경우를 볼 수

있는데 이러한 현상이 발생하는 원인과 대책방안에 대하여 알아보도록 하자.



Winter apartment corridors and lobby floor tiles, excitaion, and noise defects are often seen



Let's find out the cauese of this phenomenon and countermeasures



발생 현황(Status of occurrence)

1. 동절기 아파트 복도 및 건물 로비에 바닥 타일 솟음 현상이 대량으로 발생하는 경우가 있음



In winter, apartment  corridors and building lobbies may experience a large number of

floor tiles



하자 발생 사례-1

하자 발생 사례-2



하자 발생 사례-3



하자 발생 사례-4



2. 특히 줄눈 간격이 3mm 미만으로 시공된 현장에 층과 관계없이 많이 발생하게 되고, 또한

재하자도 많이 발생하게 된다.



In particular, it occurs a lot regardless fo the floor at the site where the joint gap is

less than 3mm



There are also many disasters





발생 원인(Cause of occurrence)

1. 동절기 타일 접착제인 몰탈의 온도에 따른 수축. 팽창을 하게 되는데 동절기 시 수축현상에

의해 타일 접착성능 저하 발생이 원인이다.



Shrinkage according to temperature of mortar, a winter tile adhesive



It's expanding, contracting in winter



This is due to the deterioration of tile adhesion performance



바닥 타일 들뜸,솟음 부위 확인



2. 바닥 타일 시공도를 참조해서 설명하면 구조체 콘크리트 + 바탕 몰탈 + 접착제 + 바닥 타일의

재료별 팽창계수가 상이로 동절기에 날이 추울수록 몰탈 수축작용이 심해질 때 특히 발생한다.



Refer to the floor tile construction plan and explain the structure concrete + background

mortar + adhesive + floor tile



This occurs especially when the expansion coefficient of each material increases, and the

colder the day in winter, the more severe the mortar shrinkage action



바닥타일 시공상세 및 들뜸 원인 검토

클레임 발생 현황(Status of claims)

1. 아파트에 사는 입주민이나 공용 복도 등에 솟아오른 타일 때문에 통행인의 보행 시 다칠 수

있는 위험이 있어서 민원을 제기하는 경우가 많다.



Residents living in apartments or tile raised in public corridors may injure pedestrians when

walking



There are many cases of filing complaints because there are risks



2. 또한, 타일 솟음이 발생할 때 나는 소음 발생으로 놀라는 경우도 종종 볼 수 있다.



In addition, it is often seen that the noise generated when a rising tile occurs is surprising



대책 및 개선방안(Countermeasures and improvement measures)

1. 타일 시공시 줄눈을 3mm 이상(4mm)으로 간격을 두고 시공한다.



When construting tiles, the joint is spaced at least 3 mm(4 mm)



2. 바닥 면적이 넓을 시 3m 간격마다 세로, 가로 신축 줄눈을 꼭 시공토록 한다.



If the floor area is large, make sure to construct vertical and horizontal expansion

joints every 3m



3. 타일이 300 X 300 초과 시 폴리머계 접착제 및 계량 압착 방법으로 타일을 시공을 권장한다.



If the tile exceeds 300 by 300, it is recommended to construct the tile using a polymer

adhesive and metering compression method



보수 방안 및 긴급(임시) 방안



바탕면 정리 및 줄눈 시공

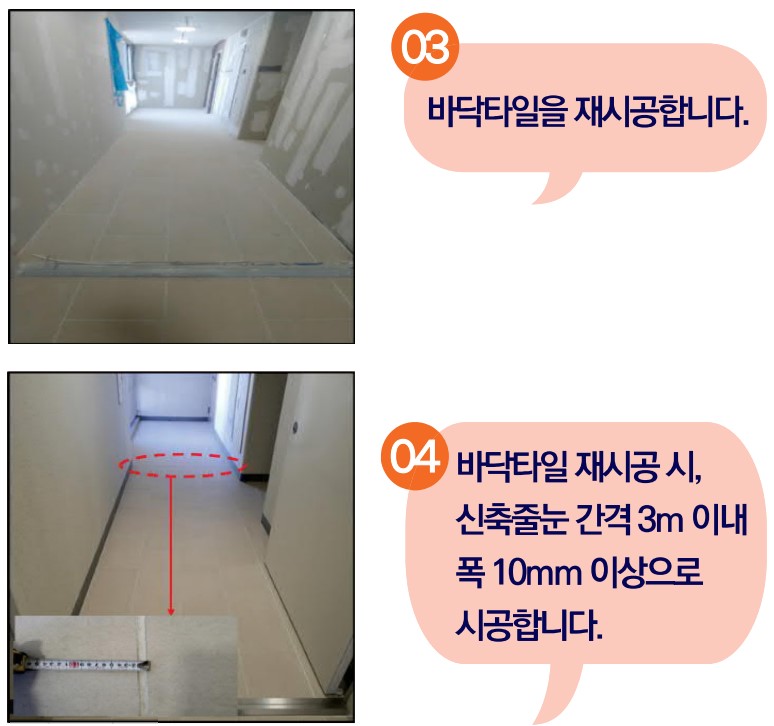

바닥 타일 재시공 및 신축줄눈 시공
