사례를 통한 옹벽(조인트)변형 및 방음벽 기초 노출 원인과 대책방안

공동주택 단지 내. 외  L형 옹벽이 변형되거나 방음벽 기초가 노출되는 경우가 종종 있다



In an apartment complex.External L-shaped retaining walls are often deformed or noise barrier

wall foundations are exposed



또한, L형 옹벽 마감재(석재) 조인트 단차나 L형 옹벽 조인트 실란트 틈새가 발생하는 경우가

있다



In addition, when a step in the L-shaped retaining wall finish (stone) joint or a gap in

the L-shaped retaining wall joint sealant occurs



이러한 현상이 발생하는 원인과 대책방안도 같이 알아보도록 하자



Let's also find out the cause of this phenomenon and countermeasures



세대 입주민이 거주하는 전유부는 아니지만 입주민이나 통행인의 입장에서 봤을 때,

변형이 심하거나, 조인트 부위의 틈새가 발생하면 불안감을 줄 수 있다



From the perspective of residents or passers-by, although it is not the exclusive unit where

household residents reside,

Severe deformation or cracks in joints can cause anxiety



설계 및 시공자와 정확한 발생 원인과 대책방안을 찾아야 함은 물론이다



Of course, it is necessary to find the design and contractor and the exact cause and

countermeasures



사례를 통한 원인과 대책방안을 제시하는 것이라 모든 현장에 적용되는 것은 아니라는 것을

미리 알려 드린다



It is not applicable to all sites because it presents causes and countermeasures through cases

I'll let you know in advance



옹벽이란 토압력에 저항하여 흙이 무너지지 않게 만든 벽체라는 사전적인 의미가 있다



A retaining wall has a dictionary meaning that it is a wall that prevents soil from collapsing by

resisting soil pressure





발생 현황 (Status of occurrence)



1. L형 옹벽 변형 (Deformation of L-shaped retaining wall)



보강토 옹벽 상부에 있는 옹벽 변형과 단지 내 대지 경계선과 관련 있는 L형 옹벽의 변형 사례를

통하여 L형 옹벽 변형 사례를 소개한다



A case of deformation of the retaining wall on the upper part of the reinforced soil retaining

wall and the L-shaped retaining wall related to the land boundary in the complex

This paper introduces the case of L-shaped retaining wall deformation



첫째, 보강토 옹벽 상부에 위치한 L형 옹벽이 기울어진 경우이다



First, the L-shaped retaining wall located on the upper part of the reinforced soil retaining wall

is tilted

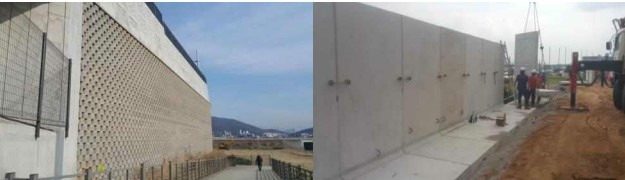

보강토 옹벽 및 Precast L형옹벽 시공 사진



L형 옹벽 기울어짐 및 난간 기둥부 균열 발생 사진



Precast 옹벽으로 시공되어 있고, L형 옹벽 벽체에 설치된 난간 기둥부에서 균열이 확인되었고,

난간 이음 볼트 및 난간에 휨 변형이 확인되었다



Cracks have been identified in the railing posts constructed with Precast retaining walls and

installed on the L-shaped retaining wall,

Bending deformation of the joint bolts and handrails has been identified



난간 이음볼트 및 난간 변형, 배면도로 점검



물류창고 건물 등에서 발견 되는 도로침하 및 균열 등의 이상 징후는 확인되지 않았다



No abnormal signs such as road subsidence and cracks found in logistics warehouse buildings

have been identified



L형 옹벽 하부에 시공된 보강토 옹벽의 접합부, 직선 및 곡선구간 등을 함께 조사한 결과 옹벽의

부등침하, 수직방향 연속 균열 등이 발견되지 않았다



As a result of investigating the joints, straight lines, and curved sections of the reinforced soil

retaining wall constructed under the L-shaped retaining wall

No inequality subsidence, vertical continuous cracks, etc. were found



보강토 옹벽 변형여부 점검





둘째, 보강토 옹벽이 변형이 생긴 경우이다



Second, the reinforced soil retaining wall is deformed



본구조물 벽체와 인접(보강토 옹벽의 높이는 11.2m)하고, 보강토 옹벽 상부에 L형 옹벽(H=2.3m)이

시공되었다



Adjacent to the main structure wall (11.2m in height of reinforced earth retaining wall),

the L-shaped retaining wall (H=2.3m) on the upper part of the reinforced soil retaining wall

It was constructed.



보강토 옹벽의 보강재는 지오그리드(10~15T, L=10.10m) 25단으로 시공되었다



The reinforcement material of the reinforced earth retaining wall was constructed with 25

layers of geogrid (10-15T, L=10.10m)



보강토 옹벽의 변형은 벽체가 앞으로 기울어지는 형상으로 변형이 가장 심한 지점은 보강토

옹벽 최상단이며 3~4cm로 확인되었다



The reinforced earth retaining wall has a shape in which the wall is tilted forward, and the

most severely deformed point is reinforced earth

It is the top of the retaining wall and has been confirmed to be 3-4cm



변형 발생구간 평면도



보강토옹벽 단면도





건축구조물 상부도로와 보강토 옹벽 상부도로의 침하량 차이로 인하여 부등침하(약 2cm) 및

포장균열이 발생하였다



Due to the difference in the amount of subsidence between the upper road of the building

structure and the upper road of the reinforced earth retaining wall, inequality subsidence

(about 2cm) and

Packaging cracks have occurred



육안조사-점검결과



보강토 상부 L형 옹벽의 수직도, 수평도 확인 결과 특이사항은 없는 것으로 확인되었다



As a result of checking the verticality and horizontality of the L-shaped retaining wall on

the upper part of the reinforced soil, it was confirmed that there was no specificity



셋째, L형 옹벽과 기타 구조물 조인트와 L형 옹벽 마감재(보통의 경우 석재) 틈새가 발생한 경우

이다



Third, when there is a gap between the L-shaped retaining wall and other structural joints and

the L-shaped retaining wall finish (usually stone)



조사한 현장은 옹벽 시점이 지하주차장 입구에 인접하여 시공되어 있고, 종점은 작업공간이

협소하여 현장여건 상 캔틸레버 형식의 철골구조물(지하주차장 슬래브에 결속)에 인접하여

시공되었다



The site surveyed is constructed adjacent to the entrance of the underground parking lot at

the time of the retaining wall, and the end point is the work space

Due to its narrowness, it is adjacent to a cantilever-type steel structure

(binding to an underground parking lot slab) due to field conditions

It was constructed



L형 옹벽 공사 평면도



L형 옹벽 설치 전경



L형 옹벽 및 캔틸레버 구조물의 전면부는 석재판이 설치되어 있고, 석재판 이음부 단차가

발생되었으나, 석재판의 변형 및 크랙 등은 확인되지 않았다



The front of the L-shaped retaining wall and cantilever structure is equipped with a stone plate,

and the difference in the stone plate joint is

It occurred, but no deformation or cracks in the stone tablet were identified



ⓛ지점 석재판 실링재 파단 상세 및 이격부위 내부 확인



②구간 석재판 단차 및 단차부 실링재 파단 상세





넷째, L형 옹벽 사이 마감을 위한 줄눈이 탈락하는 현상이 발생한 경우이다



Fourth, it is a case where the joint for finishing between the L-shaped retaining walls is eliminated



또한, L형 옹벽 상부 일정한 방향으로 보도블록에 크랙이 발생하였다



In addition, cracks occurred in the sidewalk block in a certain direction above the L-shaped

retaining wall



L형 옹벽 석재 사이 마감재(줄눈 탈락) 탈락 및 상부 보도블럭 균열 확인



다섯째, 다단의 L형 옹벽이 배면 뒤채움 구간에 형성된 경우이다



Fifth, a multi-stage L-shaped retaining wall is formed in the back filling section



이러한 현장인 경우 옹벽 구조물 간 이음부에서 균열이 다수 발생하게 되고, 일부 구간 침하가

발생된 경우를 보게 된다



In such a site, a number of cracks occur at the joints between retaining wall structures,

and some sections of subsidence

You see what happens



2. 방음벽 기초 노출 현상 (Noise barrier Wall Foundation Exposure)



방음벽 기초가 우천 및 장기간의 토사 유실로 인하여 노출되는 경우가 종종 있는데 이러한

원인이 발생하는 사례가 있다



Noise barrier wall foundations are often exposed due to rain and long-term soil loss

There are cases where the cause occurs



조사단지 방음벽 기초는 말뚝 기초로 단지 외곽 산책로와 큰 도로 사이에 위치해 있다



The soundproof wall foundation of the survey complex is a pile foundation located between

the promenade outside the complex and the main road



전면에는 쌓기 비탈면(H=약 5m)과 자연석 쌓기(H=1.5m)가 시공되어 있다



On the front, there is a stacking slope (H=about 5m) and a natural stone stacking (H=1.5m)



방음벽 하부 전경 사진



성토 비탈면의 경사는 1:1.0으로 표준 경사대비(1:1.5~1:1.8) 급하고, 국부적으로 표면세굴, 식생

기울어짐이 확인되었다



The slope of the loding soil is 1:1.0, which is steep compared to the standard slope

(1:1.5 to 1:1.8), and local surface digging and vegetation

It has been confirmed that it is tilted



방호벽&성토 비탈면 접합부 및 방음벽 기초 노출 사진



방음벽 기초 노출 및 조경석 변형



조경석 쌓기 부위는 조경석 배면 공동과 토사유실이 확인되었다



The piling area of landscaping stone was identified as a cavity in the back of the landscaping

stone and soil loss



성토 비탈면 침하,유실 및 자연석 쌓기 내부 공동 발생



발생 원인 (Cause of occurrence)



1. L형 옹벽 변형 원인(Cause of L-shaped retaining wall deformation)



첫째 사례의 경우에는 다음과 같은 원인이 있을 수 있다



In the case of the first case, there may be the following causes



보강토 옹벽의 변형은 관찰되지 않아서 L형 옹벽의 변형을 유발했다고 판단하기 곤란하다



It is difficult to judge that the deformation of the reinforced soil retaining wall has not been

observed, causing the deformation of the L-shaped retaining wall



활동 및 전도 등에 대한 설계오류 또는 검토 누락여부를 정확하게 판단하기 어렵다



It is difficult to accurately determine whether there is a design error or omission of review for

activities, conduction, etc



그러나, 난간 이음 볼트 및 난간의 변형, 옹벽 벽체 파손은 옹벽 기초 지반에 침하가 발생하여 변형이

된 것으로 추정된다



However, it is estimated that the deformation of the guardrail joint bolt and railing, and the

damage to the retaining wall were deformed due to subsidence on the foundation ground

of the retaining wall



둘째 사례의 경우에는 보강토 옹벽은 연성의 구조물로써 시공 이후 자연적인 수직, 수평 변위가

발생하게  되는데 설계기준에 제시된 허용범위 이내의 경우는 안전한 것으로 판단한다



In the second case, the reinforced soil retaining wall is a ductile structure, and the natural

vertical and horizontal displacement after construction is

If it occurs and falls within the allowable range specified in the design standard, it shall be

deemed safe



각 기준별 수직선형의 허용오차 이내이므로 구조물 자체의 안전성에는 문제가 없다



There is no problem with the safety of the structure itself because it is within the tolerance

of the vertical line for each reference



기준별 수직선형의 허용오차



셋째 사례의 경우는 구조물 간의 침하량 차이에 의해 발생된 것으로 사료된다



The third case is believed to have been caused by differences in the amount of subsidence

between structures



APT 구조물은 풍화암 이상의 지반에 시공되고, L형 옹벽은 매립층에 시공되어 지지층 지반 강성

차이에 의해 부등침하가 발생된 것으로 판단된다



The APT structure is constructed on the ground above weathered rock, and the L-shaped

retaining wall is constructed on the buried layer, so the ground rigidity of the support layer

is constructed

It is believed that the inequality subsidence was caused by the difference



보통의 경우, 옹벽 구조물의 침하 또는 전면 측 변위는 뒤채움 시 발생되는데 조경이 완료된

아파트 단지의 추가 배면부 하중이 추가되지 않았으므로 추가 침하 발생할 가능성은 미비하다



Usually, subsidence or front-side displacement of a retaining wall structure occurs when

it is backfilled, and landscaped

The possibility of further subsidence is insufficient because no additional rear load has been

added to the apartment complex



넷째 사례의 경우는 L형 옹벽의 변형 및 옹벽 상부 옹벽 되메움 토의 침하량을 확인하기 위하여

디지털 레벨기를 이용하여 확인하였다



In the fourth case, in order to confirm the deformation of the L-shaped retaining wall and the

amount of subsidence of the retaining wall backfill soil on the upper part of the retaining wall

It was confirmed using a digital leveler



디지털 레벨기 측정



옹벽 전면에서 측정한 값이 89.9˚, 상부에서 종방향으로 측정한 값이 0.1˚로 확인되어 옹벽의

전도 가능성은 없는 것으로 판단된다



The value measured at the front of the retaining wall is 89.9°, and the value measured in the

longitudinal direction from the top is 0.1°

It is judged that there is no possibility of a inversion



옹벽 상부 보도블록이 깨진 구간(수평방향 좌측으로 1.0˚ 침하)과 정상 구간(수평방향 좌측방향

0.2˚ 침하)에서 비교적 큰 부등침하가 발생되었다



A relatively large inequality subsidence occurred in the section where the sidewalk block on

the upper part of the retaining wall was broken(horizontal left 1.0˚ settlement and

the section(horizontal left 0.2˚ settlement) at the top



되메움 토와 구조물체 사이의 부등침하로 인한 크랙으로 판단된다



It is judged to be a crack due to the inequality subsidence between the backfill soil

and the structure



다섯째 사례의 경우는 현장 확인 결과, 옹벽 구조물 이음부에 다월바가 시공되지 않았다



In the fifth case, as a result of site confirmation, the dowel bar was not constructed at the joint

of the retaining wall structure



또한, 뒤채움을 양질의 토사가 아닌 현장 내 굴착토(실트질 모래)를 활용하여 기계다짐이 아닌

인력다짐으로 실시하였다



In addition, the backfill is not made of high-quality soil, but excavated soil (silt sand)

in the field, not mechanical ironing

It was carried out by manpower tightening



입도분포가 불량하여 장기침하를 발생시킬 수 있는 실트가 포함된 굴착토를 이용한 뒤채움

구간에 L형 옹벽 기초를 근입 하였다



Fill after using excavated soil containing silt that can cause long-term subsidence due to

poor particle size distribution

The foundation of the L-shaped retaining wall was inserted into the section



따라서, 기초 근입심 도와 높이에 따른 옹벽구조물 기초 적용하중이 상이하여 부등침하에

의한 영향으로 판단된다



Therefore, the load applied to the foundation of the retaining wall structure varies according

to the depth and height of the foundation, so under uneven subsidence be attributed to



2. 방음벽 기초 노출 현상 원인 (Cause of noise barrier wall foundation exposure)



방음벽 기초 토사 유실 및 자연석 변위가 발생한 원인으로는 쌓기 비탈면의 급경사, 법면 다짐관리

미흡으로  비탈면 침하와 변형이 발생하였다



The causes of loss of soil and natural stone displacement on the foundation of soundproof

walls are steep slope and slope compression management

Slope subsidence and deformation occurred due to insufficient



클레임 발생 현황 (Status of claims)



옹벽 구조물의 경우 육안으로 기울어짐 발생이나, 조인트 부위 단차나 틈새 발생 시 전문가의

시각이 아닌 입주민의 입장에서 보면 옹벽이 전도되거나, 심하면 건물이 무너지지 않느냐는

클레임을 제기하기도 한다



In the case of retaining wall structures, specialists are required to use the tools for visual tilting

or gaps in joint areas

From the perspective of residents, not from the perspective of the eyes, whether the retaining

wall is overturned or if it is severe, the building will collapse

They also file a claim



대책 및 개선 방안 (Countermeasures and improvement measures)



1. L형 옹벽 변형 (L-shaped retaining wall deformation)



첫째 사례는 L형 옹벽의 안정성 판단 및 진행성 여부를 파악하기 위해서는 측량과 계측

(1회 /주, 6개월 이상) 수행이 필요한데, 설계도서와 검측자료 상세검토 후 수립하는 것이 타당하다



The first case is to determine the stability of the L-shaped retaining wall and to determine

whether it is progressive or not

It is necessary to carry out (once/week, at least 6 months), and it is reasonable to establish

it after reviewing the design books and inspection data in detail



둘째 사례 또한 변형의 수렴 여부를 확인하기 위하여는 분기별 계측계획을 수립하여 수행하는

방안을 추천드린다



In the second case, a quarterly measurement plan is established and carried out to check

whether the deformation is converged

I'd like to recommend a plan



셋째 사례는 석재판 단차 발생부위에 대한 석재판 보수를 실시하고, 배수홀에 대한 점검 및

정비를 수행하여야 한다



In the third case, the stone trial repair is performed on the site where the stone trial step occurs,

and the drainage hole is inspected, and

The maintenance must be carried out



왜냐하면, 옹벽 배면 수위 상승 시 뒤채움부 수압 발생에 따른 옹벽 전면 변위 발생 가능성이

있기 때문이다



This is because, when the water level on the back of the retaining wall rises, the possibility of

displacement of the front of the retaining wall due to the generation of hydraulic pressure in

the back filling area



넷째 사례는 옹벽의 영구 안전성을 확인하기 위하여 정기적인 변위 진행성 여부를 판단하기

위하여 계측을 실시한다



Fourth, in order to confirm the permanent safety of the retaining wall, regular displacement

progression is determined

Conduct measurements for



옹벽 상부 크랙이 발생된 보도블록을 철거 및  재다짐 후 보도블럭을 재설치한다



Remove and re-install the sidewalk block where cracks have occurred on the upper part

of the retaining wall



다섯째 사례는 해당구간 옹벽 구조물의 거동 진행성 유무와 침하 혹은 활동성을 파악하기

위해서는 몇 개월 이상 및 3개 단면을 선택하여 광파타깃을 이용한 계측이 필요하다



The fifth example is to determine whether the section retaining wall structure has progressive

behavior, subsidence, or activity

Measurement using optical wave target is required for more than a few months and three

cross-sections



특히, 우기철 기간에는 옹벽 구조물 배면 뒤채움 구간의 원활한 배수가 상당히 중요하다



In particular, during the rainy season, smooth drainage of the rear filling section of the

retaining wall structure is quite important



따라서, 시공 전 원설계도서 도면상에 명시된 배수홀을 확인하고

(예시 : 최대간격 4.5m 이내, 직경 50mm 이상) 토사 유실을 방지하기 위해 부직포와 배수필터 등을

함께 시공하여야 한다



Therefore, check the drainage hole specified in the drawing of the construction power design book

(e.g., within a maximum distance of 4.5 m and a diameter of 50 mm or more) To prevent soil loss,

a nonwoven fabric and a drain filter are used

must be constructed together



2. 방음벽 기초 토사 유실 (Noise barrier wall foundation soil loss)



성토 비탈면의 전체적인 보수가 필요한데, 비탈면의 경사를 1:1.5 이상으로 완화하고 다짐시공을 통한

비탈면 침하 및 변형 억제가 필요하다



It is necessary to repair the entire slope of the soil, and the slope of the slope is reduced to more

than 1:1.5 and through compression construction

Slope subsidence and deformation suppression are required



또한, 조경석 재정비 시 배면에 부직포등을 사용하여 뒤채움재 유실을 방지하여야 한다



In addition, when reorganizing the landscaping stone, nonwoven fabrics, etc. shall be used on

the back to prevent the loss of backfill materials
