승강기(엘리베이터) 소음 발생원인과 대책방안

오늘은 고층 아파트에서 발생할 수 있는 최상층 세대 혹은 승강기(엘리베이터) 운행 시 발생할 수

있는 소음의 발생원인과 대책방안에 대하여 알아보도록 하자



Today, it may occur during the operation of the highest-floor household or elevator that may

occur in high-rise apartments

Let's find out the cause of the noise and countermeasures



일반적으로 옥탑층에 승강기 기계실이 있는 타입이 보통이나, 승강기 기계실이 별도로 없는 구조

이거나 기계실 소음이 발생할 경우에는 최상층 세대에서 고통을 호소하게 된다



Generally, there is a type of elevator machine room on the rooftop floor, but there is no separate

elevator machine room

In the event of this or machine room noise, the top generation complains of pain



물론, 생활상 배경 소음 또한 면밀히 점검하여야 한다



Of course, background noise in daily life should also be carefully checked



승강기 레일의 이음부위 및 로프 시공이 불량인 경우 승강기 운행 시 소음이 발생하는 경우에는 해당

동을 이용하는 주민들의 불안감으로 인한 클레임이 많이 발생하게 되는 경우를 보았다



Where noise is generated during the operation of the elevator when the joint part of the elevator

rail and the rope construction are defective, the applicable

I saw cases where many complaints occurred due to the anxiety of residents using the dong



발생 현황(Status of occurrence)



세대 인근 승강기가 작동 시 1ch DUO 정밀소음계를 사용하여 세대 내에서 발생하는 소음을

ASHRAE(미국 공조냉동기술자 협회) 건축용도별 소음권장기준에 따라 측정결과치를

가지고 평가하였다



Use a 1ch DUO precision noise meter when the elevator near the household is operated to

reduce noise within the household

The measurement results were evaluated according to the noise recommendation standard for

each ASHRAE construction purpose

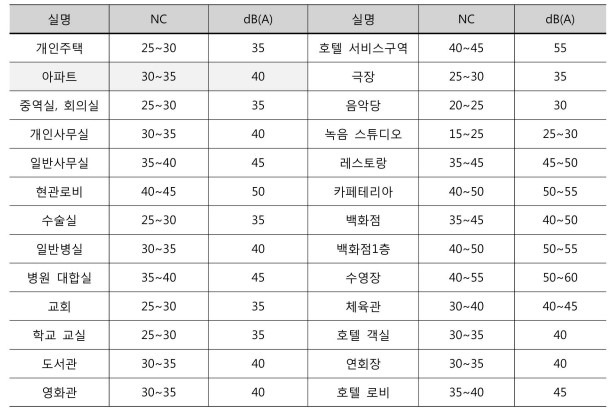

ASHARAE 기준 건축용도별 권장 소음도





승강기 소음을 측정하기 위해서는 승강기용 기계실이 있는 경우, 기계실 옥상 평면도와 측정하는

최상층 세대의 평면도를 먼저 검토한다



In order to measure elevator noise, if there is a mechanical room for the elevator, the floor plan

of the roof of the mechanical room and the measurement shall be made

Review the floor plan of the top-tier household first



승강기 위치 및 최상층 세대 평면도 예시



승강기 기계실 발생소음 측정위치



생활 방해정도가 동일한 음압레벨을 연결하여 작성된 NC(Noise Criteria, 실내소음

측정 기준) Curve(1500Hz의 음압레벨로 나타냄)는 아래와 같다



Noise Criteria (NC) made by connecting sound pressure levels with the same degree of

disturbance in living, indoor noise Measurement basis) Curve

(represented by sound pressure level of 1500 Hz) is as follows



주파수 대역별 dB값 이용하여 NC 레벨 측정 예시(기계실,세대 내)



발생 원인(Cause of occurrence)



승강기 소음의 발생원인은 아래와 같이 크게 3가지로 나누어서 생각해 볼 수 있다



The causes of elevator noise can be divided into three main categories as follows



첫째, 기계실 소음 (First, the noise in the machine room)



권상기 모터의 고주파 자기 진동,소음, 냉각 fan  작동에 의한 진동. 소음 / 감속기와 케이지의

불균형에 의한 진동.소음 / 감속기 웜기어 작동에 의한 진동. 소음이 원인일 수 있다



High frequency magnetic vibration of the hoisting(winding machine) motor, noise, vibration by

cooling fan operation



Noise / decelerators and cages oscillations due to imbalance.Noise/



Decelerator vibration caused by worm gear operation



The noise may be the cause



다음으로는 제어반 단차 탈착에 의한 진동 및 소음 / 권상기 브레이크 작동 소음 / 도르래 회전에

의한 진동.소음이 원인일 수 있다



Next, vibration and noise caused by step attachment and detachment of the control panel /



Hoisting(Winding machine) brake operation noise / pulley rotation vibration caused by noise





둘째, 승강로 소음 (Second, the noise of the liftway)



승강로 소음은 입주민의 불안감을 증폭시키는 원인이 되므로 시공 전. 후 각별한 주의가 필요하다



Special attention is required before and after construction because the noise of the hoistway

amplifies the anxiety of the residents



승강로 소음이 발생하는 원인은 케이지 도어작동에 의한 진동 및 개폐음 발생 / 가이드 슈(롤러)와

가이드레일 이음부 통과 시 진동.소음, 가이드 슈의 조립상태에 의한 진동. 소음 / 주로프 장력

불균등에 의한 진동.소음이 원인이다



Cage door operation causes vibration and opening/closing sound /



Guide shoes (rollers) and vibration when passing through the guide rail joint.Noise, vibration

due to assembly of guide shoes.Noise /



Main rope Tension oscillations caused by inequality



Be caused by noise



실제로 승강기 운행시 가이드레일 연결부위 정렬 불량으로 탕 탕하는 소리가 나서 상당한

클레임에 시달리는 경우가 있었다



In fact, when operating the elevator, there was a sound of banging due to poor alignment of the

guide rail connection, so it was quite

There were times when I was plagued by complaints



셋째, 기타 케이지 승강에 의한 진동. 소음 / 도어 개폐 알림 차임벨 소음을 들 수 있다



Third, vibration caused by lifting of other cages. Noise /



Door opening/closing notification chime noise



소음. 진동 유입 경로(Noise and Vibration Inflow Path)



승강기 소음 진동의 유입경로는 참고하시길 바란다



Please refer to the inflow path of elevator noise vibration



1. 권상기 진동. 소음 : 로프통과 구멍 및 기계실 바닥 투과 → 승강기 통로 → 벽투과 → 소음 발생



Winding machine vibration.Noise: Rope passage holes and machine room floor penetration →

Elevator passage → Wall penetration → Noise generation



2. 권상기 작동 소음 : 권상기 방진고무 → 기계실 바닥진동 → 건물구조 진동 → 방의 벽, 천정

진동 → 실내소음 방사



Winding machine operating noise: Winding machine dustproof rubber → Machine room floor

vibration → Building structure vibration → Room wall, ceiling Vibration → Room noise emission



3. 권상기 케이블 Stopper 충격진동 → 권상기 방진고무 → 기계실 바닥진동 → 건물구조 진동

→ 방의 벽, 천정 진동 → 실내소음 방사



Winding machine cable stopper impact vibration → Winding machine dustproof rubber →

Machine room floor vibration → Building structure vibration → Room wall, ceiling vibration →

room noise emission



4. 제어반 작동 충격 → 기계실 바닥 진동 → 건물구조 진동



Control Panel Operating Impact → Machine Room Floor Vibration → Building Structure Vibration



5. 승강기 케이지 및 균형추의 가이드슈와 레일의 활주 진동 → 케이지 진동. 소음



Guide shoes and rails of elevator cage and balance weight sliding vibration →

cage vibration.Noise



6. 승강기 케이지 및 균형추의 가이드슈와 레일의 활주 진동 → 승강기 통로벽 진동 → 건물구조체

진동 → 방의 벽 천장진동 소음 → 실내 진동. 소음



Guide shoes and rails for elevator cage and balance weight → Elevator aisle wall vibration

→ Building structure Vibration → Room wall ceiling vibration noise → Room vibration.Noise



7. 승강기 도어 차임벨 → 로비층 울림 → 세대 현관문 유입 → 세대 내 소음



Elevator door chime bell → Lobby sound → Household front door inflow → Hosuse hold noise



클레임 발생 현황(Status of claims)



승강기 소음으로 발생하는 클레임은 크게 2가지 경험을 하였다



Claims caused by elevator noise have two main experiences



첫째, 최상층 세대의 승강기 소음으로 인한 고통 호소이다



The first is the complaint of pain caused by the noise of the lift from the top-floor household



세대 주거공간에서 제기하는 소음은 법적인 기준을 충족하는지 시험을 통하여 확인하는

경우가 대부분으로 시공적인 측면에서 불량으로 판정을 받는 경우가 거의 드물다



When the noise raised in the residential space of a household is verified through a test

to ensure that it meets the legal standards

In most cases, it is rarely judged as defective in terms of construction



"주택건설기준에 관한 규정 제9조(소음등으로부터의 보호) 제1항 1. 세대 안에서 설치된 모든

창호를 닫은 상태에서 거실에서 측정한 소음도(이하 "실내소음도"라 한다)가 45dB 이하일 것"

으로 명시되어 있다



Article 9 of the Regulations on Housing Construction Standards (Protection from Noise, etc.)

(1) 1. All installed within the household

The noise level measured in the living room (hereinafter referred to as "indoor noise level")

with the windows closed shall be 45 dB or less."

Be specified as



또한, [주택법 시행령] 별표 6에 따라 승강기 및 인양설비 공사 하자담보 책임기간은 사용검사

일로부터 3년까지임을 참고로 알아두면 좋을 듯하다



In addition, the period of liability for defects in the construction of lifts and lifting facilities

in accordance with attached Table 6 of the Enforcement Decree of the Housing Act

shall be inspected for use

It's good to note that it's up to three years from completion date

(date of approval for use inspection)



둘째, 드문 현상이기는 하지만 승강기 운행 시 발생하는 탕탕 거리는 소음으로 인한 불안감으로

인한 클레임 제기이다



Second, although it is a rare phenomenon, the distance generated during elevator operation

is caused by anxiety caused by noise be a claim for



대책 및 개선 방안(Countermesures and improvement measures)



승강기 소음에 대한 대책방안은 위에서 열거한 기계실, 승강로, 기타 원인 등에 의하여 발생한 경우

도면과 현장 실시고 현황 및 시험 등 종합적인 판단을 한 후에 대책방안을 강구하는 것이 바람직하다



Where countermeasures for elevator noise are caused by the machine room, elevator shaft, other

causes, etc. listed above

It is desirable to devise countermeasures after making a comprehensive judgment, such as

drawings, on-site construction status, and tests



기계실 권상기의 작동에 의하여 발생하는 소음과 권상기의 작동에 의하여 세대 내로 전달되는 고체

전달음을 감소시키는 방법 위주로 설명을 드리겠다



Noise generated by the operation of the winder in the machine room and solids transmitted

within the household by the operation of the winder

I'll explain how to lower the transmission sound



첫째, 카운터  weight 완충 스프링을 설치하여 보강한다



First, install a counter weight buffer spring to reinforce it



카운터 weight 완충 스프링 설치 후 보강 예시



둘째, 브래킷을 벽체 중간에서 슬래브 방향으로 이동한다



Second, move the bracket in the middle of the wall toward the slab



브라켓 위치(슬라브 위치까지) 이동 및 레일 폼 충진 예시



셋째, 빈 레일  내부 공간에 우레탄 폼을 충진 한다



Third, fill the empty rail inner space with urethane foam



넷째, 권상기 방진구조 효율 증가, 권상기 내부 저소음 베어링 및 기어 등 부품 교체를 한다



Fourth, it increases the efficiency of the dustproof structure of the winder and replaces parts

such as low noise bearings and gears inside the winder



권상기 방진구조 점검 및 내부 저소음 베어링 및 기어등 부품교체



다섯째, 권상기 방진패드를 점검 후 보강토록 하고, 권상기 내 케이블 stopper 충격음 제어를 검토

한다



Fifth, check and reinforce the Anti-vibration pad of the winder, and review the control of the

impact sound of the cable stopper in the winder



권상기 내 케이블 stopper 충격음 제어 확인



여섯째, 레일 이음부위 점검 및 로프 장력의 적정성을 확인하여 조치토록 한다



Sixth, check the rail joints and check the appropriateness of rope tension to take action



사실, 현장 경험상 가장 고치기 어려운 부분이기도 하지만 입주민의 불안감을 해소시키기 위해서는

반드시 점검을 하여야 한다



In fact, it is the most difficult part to fix in the field experience, but in order to relieve

residents' anxiety

It must be checked
